一種擠出法橡膠跑道制造設備

一種擠出法橡膠跑道制造設備

【授權公告號：CN220052816U；申請權利人：興化市奔騰體育設施材料有限公司;發明設計人：石安華; 石軍磊; 劉銀萍;】
摘要：
本實用新型涉及橡膠跑道制造技術領域，且公開了一種擠出法橡膠跑道制造設備，包括罩體，所述罩體的底端固定連接有固定板，所述固定板的頂端固定連接有電機，所述電機的輸出端通過聯軸器固定連接有旋轉軸，所述旋轉軸的外壁固定連接有同步帶輪一，所述同步帶輪一的外壁活動連接有同步皮帶，所述同步皮帶的內部活動連接有同步帶輪二，所述同步帶輪二的內部固定連接有固定桿，所述固定桿的外壁活動連接有限位板。該擠出法橡膠跑道制造設備，可以使得該制造設備具有良好的調節效果，便于根據橡膠跑道所需制作厚度對制造設備進行調節，提高對橡膠跑道制作的適配性，同時減少了一定的生產升本，從而使得該制造設備的實用性得到了一定的提升。

主權項：
1.一種擠出法橡膠跑道制造設備，包括罩體(1)，其特征在于：所述罩體(1)的底端固定連接有固定板(2)，所述固定板(2)的頂端固定連接有電機(3)，所述電機(3)的輸出端通過聯軸器固定連接有旋轉軸(4)，所述旋轉軸(4)的外壁固定連接有同步帶輪一(5)，所述同步帶輪一(5)的外壁活動連接有同步皮帶(6)，所述同步皮帶(6)的內部活動連接有同步帶輪二(7)；所述同步帶輪二(7)的內部固定連接有固定桿(8)，所述固定桿(8)的外壁活動連接有限位板(9)，所述固定桿(8)的頂端固定連接有螺紋桿(10)，所述螺紋桿(10)的外壁活動連接有活動塊(11)，所述活動塊(11)的內部開設有螺紋孔(12)，所述活動塊(11)的內部固定連接有軸承(13)，所述軸承(13)的內部固定連接有連接柱(14)，所述連接柱(14)的一端固定連接有擠壓輥(15)。

要求：
1.一種擠出法橡膠跑道制造設備，包括罩體(1)，其特征在于：所述罩體(1)的底端固定連接有固定板(2)，所述固定板(2)的頂端固定連接有電機(3)，所述電機(3)的輸出端通過聯軸器固定連接有旋轉軸(4)，所述旋轉軸(4)的外壁固定連接有同步帶輪一(5)，所述同步帶輪一(5)的外壁活動連接有同步皮帶(6)，所述同步皮帶(6)的內部活動連接有同步帶輪二(7)；

所述同步帶輪二(7)的內部固定連接有固定桿(8)，所述固定桿(8)的外壁活動連接有限位板(9)，所述固定桿(8)的頂端固定連接有螺紋桿(10)，所述螺紋桿(10)的外壁活動連接有活動塊(11)，所述活動塊(11)的內部開設有螺紋孔(12)，所述活動塊(11)的內部固定連接有軸承(13)，所述軸承(13)的內部固定連接有連接柱(14)，所述連接柱(14)的一端固定連接有擠壓輥(15)。

2.根據權利要求1所述的一種擠出法橡膠跑道制造設備，其特征在于：所述固定桿(8)貫穿限位板(9)的內部并延伸至限位板(9)的底端，且固定桿(8)與限位板(9)活動連接。

3.根據權利要求1所述的一種擠出法橡膠跑道制造設備，其特征在于：所述罩體(1)的頂端固定連接有筒體(17)，所述筒體(17)的內壁固定連接有防塵網(18)，所述筒體(17)的內部固定連接有風扇(19)，所述筒體(17)的內壁固定連接有加熱絲(20)，所述罩體(1)的正面開設有滑槽(21)，所述滑槽(21)的內部活動連接有滑塊(22)，所述滑塊(22)的底端固定連接有除濕盒(23)。

4.根據權利要求3所述的一種擠出法橡膠跑道制造設備，其特征在于：所述筒體(17)貫穿罩體(1)的內部并延伸至罩體(1)的頂端，且筒體(17)與罩體(1)固定連接。

5.根據權利要求3所述的一種擠出法橡膠跑道制造設備，其特征在于：所述滑槽(21)的形狀大小與滑塊(22)的形狀大小均相互匹配，且除濕盒(23)通過滑槽(21)和滑塊(22)與罩體(1)活動連接。

6.根據權利要求1所述的一種擠出法橡膠跑道制造設備，其特征在于：所述活動塊(11)的一側開設有軸承槽，且軸承槽的形狀大小與軸承(13)的形狀大小均相互匹配。

7.根據權利要求1所述的一種擠出法橡膠跑道制造設備，其特征在于：匹配槽(16)的形狀大小與連接柱(14)的形狀大小均相互匹配，且連接柱(14)通過匹配槽(16)與罩體(1)活動連接。

一種擠出法橡膠跑道制造設備
技術領域

本實用新型涉及橡膠跑道制造技術領域，具體為一種擠出法橡膠跑道制造設備。

背景技術

平板硫化機主要用于硫化平型膠帶，屬于液壓機械，平板硫化機的主要功能是提供硫化所需的壓力和溫度。壓力由液壓系統通過液壓缸產生，溫度由加熱介質所提供，輸送帶平板硫化機主要用于硫化平型膠帶、膠板、高分子等平板類產品的成型，它具有熱板單位面積壓力大，設備操作可靠、維修量少等優點。

在中國實用新型專利中:如CN213198466U的一種橡膠跑道制造設備，包括機體，所述機體的下端外表面設置有防潮機構，所述機體的一側外表面設置有控制裝置，所述機體的另一側外表面設置有電機與控制電箱。本實用新型所述的一種橡膠跑道制造設備，通過設置的除濕器.電源接口.加熱線圈.制冷線圈、風扇、風口與集水盒，有利于將控制電箱內部的潮氣吸出，避免潮氣進入線路的內部，從而導致線路短路，增加經濟成本，降低工作效率，通過設置的防潮塊.墊高塊，栓孔-防潮材料與防腐蝕材料，有利于防止設備底部與水接觸，從而導致設備底部腐蝕，影響設備的工作狀態，此設備不但結構簡單，而且操作方便，帶來更好的使用前景。

針對現有技術存在以下問題:

1、現有技術中用于擠出法橡膠跑道制造設備，不便于根據橡膠跑道的制作厚度對設備進行調節，降低對橡膠跑道制作的適配性。

實用新型內容

(一)解決的技術問題

針對現有技術的不足，本實用新型提供了一種擠出法橡膠跑道制造設備，具備調節效果好等優點，解決了上述背景技術中的問題。

(二)技術方案

為實現上述調節效果好的目的，本實用新型提供如下技術方案：一種擠出法橡膠跑道制造設備，包括罩體，所述罩體的底端固定連接有固定板，所述固定板的頂端固定連接有電機，所述電機的輸出端通過聯軸器固定連接有旋轉軸，所述旋轉軸的外壁固定連接有同步帶輪一，所述同步帶輪一的外壁活動連接有同步皮帶，所述同步皮帶的內部活動連接有同步帶輪二。

所述同步帶輪二的內部固定連接有固定桿，所述固定桿的外壁活動連接有限位板，所述固定桿的頂端固定連接有螺紋桿，所述螺紋桿的外壁活動連接有活動塊，所述活動塊的內部開設有螺紋孔，所述活動塊的內部固定連接有軸承，所述軸承的內部固定連接有連接柱，所述連接柱的一端固定連接有擠壓輥，可以使得該制造設備具有良好的調節效果，便于根據橡膠跑道所需制作厚度對制造設備進行調節，提高對橡膠跑道制作的適配性，同時減少了一定的生產升本，從而使得該制造設備的實用性得到了一定的提升。

優選的，所述固定桿貫穿限位板的內部并延伸至限位板的底端，且固定桿與限位板活動連接，便于對固定桿進行支撐，同時便于帶動螺紋桿的轉動。

優選的，所述罩體的頂端固定連接有筒體，所述筒體的內壁固定連接有防塵網，所述筒體的內部固定連接有風扇，所述筒體的內壁固定連接有加熱絲，所述罩體的正面開設有滑槽，所述滑槽的內部活動連接有滑塊，所述滑塊的底端固定連接有除濕盒，便于對吸潮機構進行拆卸，便于操作人員對其進行更換，提高后續制造設備的吸潮效果。

優選的，所述筒體貫穿罩體的內部并延伸至罩體的頂端，且筒體與罩體固定連接，便于罩體內部的空氣流通。

優選的，所述滑槽的形狀大小與滑塊的形狀大小均相互匹配，且除濕盒通過滑槽和滑塊與罩體活動連接，便于帶動除濕盒與罩體的安裝和拆卸。

優選的，所述活動塊的一側開設有軸承槽，且軸承槽的形狀大小與軸承的形狀大小均相互匹配，便于擠壓輥的轉動。

優選的，匹配槽的形狀大小與連接柱的形狀大小均相互匹配，且連接柱通過匹配槽與罩體活動連接，便于對活動塊和擠壓輥高度調節時的角度進行限位。

(三)有益效果

與現有技術相比，本實用新型提供了一種擠出法橡膠跑道制造設備，具備以下有益效果：

1、該擠出法橡膠跑道制造設備，通過設置的電機、同步帶輪一、同步皮帶、固定桿、螺紋桿、活動塊、軸承和連接柱，可以使得該制造設備具有良好的調節效果，便于根據橡膠跑道所需制作厚度對制造設備進行調節，提高對橡膠跑道制作的適配性，同時減少了一定的生產升本，從而使得該制造設備的實用性得到了一定的提升。

2、該擠出法橡膠跑道制造設備，通過設置的滑槽、滑塊和除濕盒，可以使得該制造設備具有良好的拆卸效果，便于對吸潮機構進行拆卸，便于操作人員對其進行更換，提高后續制造設備的吸潮效果，從而使得該制造設備的適用性得到了一定的提升。

附圖說明

圖1為本實用新型結構示意圖；

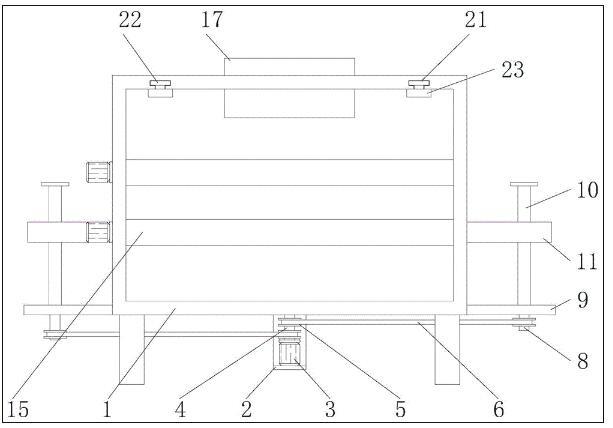

圖2為本實用新型正視結構示意圖；

圖3為本實用新型活動塊與連接柱之間連接結構立體圖；

圖4為本實用新型圖1中A處放大結構示意圖；

圖5為本實用新型圖1中B處放大結構示意圖。

圖中：1、罩體；2、固定板；3、電機；4、旋轉軸；5、同步帶輪一；6、同步皮帶；7、同步帶輪二；8、固定桿；9、限位板；10、螺紋桿；11、活動塊；12、螺紋孔；13、軸承；14、連接柱；15、擠壓輥；16、匹配槽；17、筒體；18、防塵網；19、風扇；20、加熱絲；21、滑槽；22、滑塊；23、除濕盒。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

實施例1

本實用新型所提供的擠出法橡膠跑道制造設備的較佳實施例如圖1至圖5所示：一種擠出法橡膠跑道制造設備，包括罩體1，罩體1的底端固定連接有固定板2，固定板2的頂端固定連接有電機3，電機3的輸出端通過聯軸器固定連接有旋轉軸4，旋轉軸4的外壁固定連接有同步帶輪一5，同步帶輪一5的外壁活動連接有同步皮帶6，同步皮帶6的內部活動連接有同步帶輪二7。

同步帶輪二7的內部固定連接有固定桿8，固定桿8的外壁活動連接有限位板9，固定桿8的頂端固定連接有螺紋桿10，螺紋桿10的外壁活動連接有活動塊11，活動塊11的內部開設有螺紋孔12，活動塊11的內部固定連接有軸承13，軸承13的內部固定連接有連接柱14，連接柱14的一端固定連接有擠壓輥15，可以使得該制造設備具有良好的調節效果，便于根據橡膠跑道所需制作厚度對制造設備進行調節，提高對橡膠跑道制作的適配性，同時減少了一定的生產升本，從而使得該制造設備的實用性得到了一定的提升。

本實施例中，固定桿8貫穿限位板9的內部并延伸至限位板9的底端，且固定桿8與限位板9活動連接，便于對固定桿8進行支撐，同時便于帶動螺紋桿10的轉動。

實施例2

在實施例1的基礎上，本實用新型所提供的擠出法橡膠跑道制造設備的較佳實施例如圖1至圖5所示：罩體1的頂端固定連接有筒體17，筒體17的內壁固定連接有防塵網18，筒體17的內部固定連接有風扇19，筒體17的內壁固定連接有加熱絲20，罩體1的正面開設有滑槽21，滑槽21的內部活動連接有滑塊22，滑塊22的底端固定連接有除濕盒23，便于對吸潮機構進行拆卸，便于操作人員對其進行更換，提高后續制造設備的吸潮效果。

本實施例中，筒體17貫穿罩體1的內部并延伸至罩體1的頂端，且筒體17與罩體1固定連接，便于罩體1內部的空氣流通。

進一步的，滑槽21的形狀大小與滑塊22的形狀大小均相互匹配，且除濕盒23通過滑槽21和滑塊22與罩體1活動連接，便于帶動除濕盒23與罩體1的安裝和拆卸。

更進一步的，活動塊11的一側開設有軸承槽，且軸承槽的形狀大小與軸承13的形狀大小均相互匹配，便于擠壓輥15的轉動。

除此之外，匹配槽16的形狀大小與連接柱14的形狀大小均相互匹配，且連接柱14通過匹配槽16與罩體1活動連接，便于對活動塊11和擠壓輥15高度調節時的角度進行限位。

使用時，啟動電機3，帶動旋轉軸4和兩個同步帶輪一5的轉動，繼而通過同步皮帶6的傳動，帶動兩個同步帶輪二7和固定桿8的轉動，從而帶動兩個螺紋桿10的轉動，繼而通過螺紋桿10與活動塊11內部螺紋孔12的相互嚙合，帶動活動塊11通過連接柱14在匹配槽16內部的位置限位，在螺紋桿10的外壁進行高度調節，從而帶動擠壓輥15之間的間距調節，同時可通過風扇19以及加熱絲20的設置，對罩體1內部進行除潮工作，平時通過除濕盒23對內部的潮氣進行吸附，定期抽動除濕盒23，帶動除濕盒23頂端的滑塊22與罩體1正面的滑槽21脫離，達到對除濕盒23的拆卸，從而工作完成。

綜上所述，該擠出法橡膠跑道制造設備，可以使得該制造設備具有良好的調節效果，便于根據橡膠跑道所需制作厚度對制造設備進行調節，提高對橡膠跑道制作的適配性，同時減少了一定的生產升本，從而使得該制造設備的實用性得到了一定的提升，該制造設備具有良好的拆卸效果，便于對吸潮機構進行拆卸，便于操作人員對其進行更換，提高后續制造設備的吸潮效果，從而使得該制造設備的適用性得到了一定的提升。

需要說明的是，在本文中，諸如第一和第二等之類的關系術語僅僅用來將一個實體或者操作與另一個實體或操作區分開來，而不一定要求或者暗示這些實體或操作之間存在任何這種實際的關系或者順序。而且，術語“包括”、“包含”或者其任何其他變體意在涵蓋非排他性的包含，從而使得包括一系列要素的過程、方法、物品或者設備不僅包括那些要素，而且還包括沒有明確列出的其他要素，或者是還包括為這種過程、方法、物品或者設備所固有的要素。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
